埋地式全焊接球阀详情

发布日期:[2015-03-23] 点击率:

埋地式全焊接球阀详情

双截断和排放: 根据API 6D在阀门全关位置, 阀体中腔的介质可以排放。

通径: 阀门可以是全径或缩径(文丘里型)的, zui小通径按API 6D的规定。

阀体结构: 阀体有三种类型: 焊接、分体、顶装, 分体和焊接阀体的阀门是侧装式的, 为三体锻钢结构, 用螺栓连接或焊接。 顶装阀门的阀体是单体的铸造阀体。

防静电设计: 被橡胶或塑料密封件隔绝的金属部件(如阀体、球、支承圈、阀杆)之间的导电性, 由不锈钢弹簧来保证, 符合BS 5351的规定。

无压力平衡孔的球体 : 球体没有压力平衡孔去平衡当球打开时的中腔压力, 这样能在阀门全关或全开的时候, 排放阀门中腔的介质, 能够在不改变操作条件的情况下, 对阀座和阀杆密封进行有效的检查和维护。

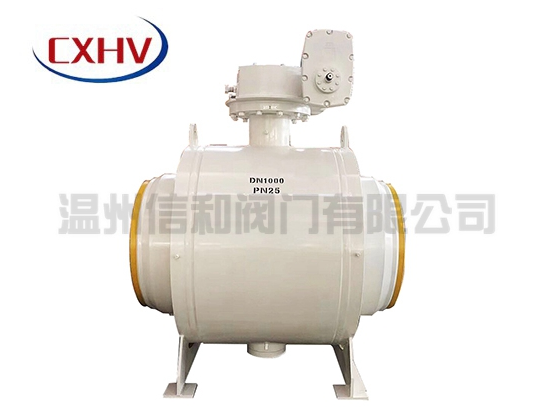

全焊接球阀

阀杆防飞设计: 阀杆与球体是分离的, 并按ASME B16.34和BS 5351标准进行防飞设计, 有一个整体的轴肩, 通过自润滑的止推轴承压在阀盖下。

双密封阀座: 每个支承圈是独立可浮动的, 并且合理设计成由内压自动密封(双活塞效应)来切断介质, 是双向双密封型, 这种重复的密封设计对流体有双重阻挡作用, 保证在上游密封失效时, 下游还可密封。 阀门内的超压不能释放回管线内, 当介质是液体时, 需要在阀门排气口安装泄压阀。

阀座: 压力等级低于ASME 1500#的阀门用橡胶阀座保证球体的双重密封, 初级金属密封, 次级软密封; 更高压力等级的用塑料阀座, 如尼龙或增强PTFE, 来保证只是对球的气密软密封; 另外, 双重的橡胶+塑料阀座推荐用在非常低的压力下, 没有渡层的不锈钢内件的阀门上。

防火设计: 所有阀门的标准设计, 符合API607/API 6FA/BS 6755:PART 2的要求。 对内件和阀体连接, 不用石墨材料, 用氟橡胶(如VITON)能通过防火测试, 试验证明是符合要求的。
